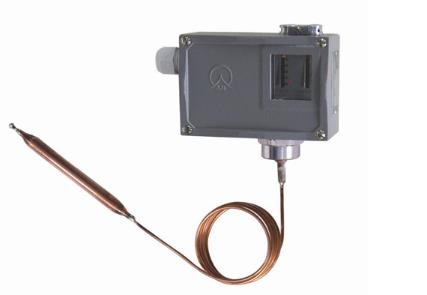

一、不可調切換差的溫度控制器設定值調整步驟

1、松開鎖緊器，將產品旋入溫度校驗臺的螺紋接口上，注意必須用扳手夾持傳感器的平面部分，絕對防止開關殼體與傳感器發生相對轉動。

2、打開蓋板，將電纜穿過電纜接口接入端子板中，電纜另一頭接上萬用表。

3、將溫度加至0.5MPa，此值可以從標準溫度計中讀出。

4、順時針旋動設定值調節螺桿，使設定值由大變小，直至開關觸點在0.5MPa處切換。

5、旋緊鎖緊器，調節溫度校驗臺的溫度，使溫度在0.5MPa上下來回變化，

檢驗溫度上升時，觸點的切換值是否是0.5MPa，此值即為要設定的上切換值。其對應的下切換值應是0.5MPa減去切換差0.03MPa（左右），即為0.47MPa（左右）。

二、可調切換差的溫度控制器設定值調整步驟

1、將溫度加至0.3MPa，此值可從標準溫度計中讀出。

2、先調下切換值，逆時針旋動設定值調節螺桿，直至開關觸點在0.3MPa處切換。

3、再逆時針旋動切換差調節螺桿，使切換差從*小開始增大，直至溫度上升至0.5MPa觸點動作。

4、旋緊鎖緊器，調節溫度值在大于0.3～0.5MPa范圍內來回變化，檢驗溫度上升時觸點的切換值是否是0.5MPa，此值即為要設定的上切換值。檢驗溫度下降時，觸點的切換值是否是0.3MPa，此值即為要設定的下切換值。
